Распиновка наушников с микрофоном

Наушники с микрофоном стали важной частью нашей жизни, но со временем могут начать работать некорректно из-за повреждений проводов или соединений. Распиновка наушников — ключевой шаг для восстановления их функциональности. В этой статье мы рассмотрим процесс прозвонки проводов, что поможет диагностировать проблемы и самостоятельно выполнить распайку, сэкономив время и деньги на ремонте.

Типы разъемов

В устройстве ключевым элементом является коннектор для соединения цепей. В зависимости от этого компонента устройства классифицируются на несколько категорий.

1. Микро jack 2.5 мм. Используется в смартфонах и плеерах.
2. Мини jack 3.5 мм. Применяется в компьютерах и телевизорах.
3. Большой jack 6.35 мм. Находит применение в профессиональной аудиотехнике: синтезаторах, электрогитарах, колонках, микрофонах и других устройствах.

Джеки наушников имеют несколько разновидностей:

1. С двумя контактами. Для передачи сигналов без симметрии, часто используются в микрофонах.
2. С тремя контактами. Обеспечивают передачу как симметричных, так и несимметричных сигналов.
3. Четырехпиновый. Передает аудио и видеосигналы, иногда комбинирует оба типа. Используется в современных смартфонах и сенсорных устройствах.
4. Пятипозиционный. Разработка Sony, применяется только в их смартфонах, позволяет одновременно работать двум микрофонам.

Также различаются входы для наушников по типу гнезд:

1. Стандартные. Для универсального подключения.
2. Гнездо с переключателем. Автоматически подстраивается под тип штекера.

В джеках может быть разное количество жил, что влияет на количество каналов для воспроизведения звука. Кольца на штекере гарнитуры — важная часть системы передачи сигнала, принимающая и передающая его от телефона к наушникам.

По количеству колец можно определить характеристики гарнитуры. Один коннектор указывает на одинаковый звук в наушниках. В более простых моделях два кольца отвечают за разные наушники. В многофункциональных вариантах с микрофоном используется три кольца. Производители чаще выбирают последний тип штекера.

Ранее производители мобильных телефонов не учитывали совместимость — у каждой компании были свои разъемы и технические параметры. За последние десять лет ситуация изменилась, и устройства одной компании могут легко подключаться к другим. Исключение составляют разработчики Apple, которые продолжают придерживаться своих стандартов — многие гарнитуры не подходят к их смартфонам.

Эксперты в области аудиотехнологий подчеркивают важность правильной распиновки наушников с микрофоном для обеспечения качественного звука и функциональности устройства. Они отмечают, что неправильное соединение проводов может привести не только к ухудшению звукового сигнала, но и к поломке оборудования. Специалисты рекомендуют внимательно изучить схемы распиновки, так как разные модели наушников могут иметь различные конфигурации. Также акцентируется внимание на том, что использование качественных материалов и инструментов при пайке проводов значительно увеличивает долговечность и надежность наушников. В конечном итоге, правильная распиновка является залогом не только хорошего звучания, но и комфортного использования наушников в повседневной жизни.

Куда припаять провода к штекеру от наушников

Как прозвонить провода

У сломанных наушников прозванивают провода с помощью специального устройства или тестера. Обращаем внимание на те каналы, которые ведут к динамикам:

1. Зачистка концов. Иногда в устройствах канал, ведущей к микрофону экранизирован, и такой элемент может работать также, как этот провод.
2. Тестируем наушники самостоятельно. Подключаем устройство для диагностики. Вы поймете, что правильно подключили тестер, услышав нехарактерный шум или треск. Тестер должен быть подключен к двум проводам одновременно, и звук должен исходить из двух наушников. Таким образом, можно прозвонить провода правильно.

Прозванивание зависит от количества проводов, включенных в состав устройства. Самое популярное количество каналов описаны здесь.

1. С четырьмя проводами главный кабель подключен к средству записи громкости и регулятору громкости звука через меню на смартфоне.
2. Каналов может быть семь, и каждый из них подключается к средству записи звука и управлению на самих наушниках. Их припайка осуществляется по цветам, обозначенным на проводах.

Штекеры также делятся на несколько частей, в зависимости от компании, разрабатывающей гарнитуры. Штекеры производятся не больше, чем из четырех частей. Выбирая схему распиновки, необходимо учитывать этот фактор.

1. Штекер, состоящий из двух элементов с одним соединительным каналом. Он как раз используется для микрофона.
2. Устройство, в котором три элемента и три канала. Каждый канал отвечает за свою сторону, а общий провод соединяет правый и левый элементы друг с другом. Так создается качественный звук.
3. Штекер, состоящий из четырех элементов. Существует два подвиды такого штекера. В первом все каналы разделяются, и от предыдущего типа его отличает отдельный провод для микрофона. Как уже говорилось, раньше компании создавали уникальное устройство своих гарнитур, такой компанией была и Nokia, которая создала свой тип штекера из четырех элементов.

Интересные факты

Вот несколько интересных фактов о распиновке наушников с микрофоном:

1. Стандарты распиновки: Существует несколько стандартов распиновки наушников с микрофоном, наиболее распространённые из которых — это TRS (Tip-Ring-Sleeve) и TRRS (Tip-Ring-Ring-Sleeve). TRS используется для стереозвука, а TRRS добавляет дополнительный контакт для микрофона, что позволяет использовать наушники с микрофоном на мобильных устройствах.

2. Совместимость: Не все наушники с микрофоном совместимы с каждым устройством. Например, некоторые смартфоны могут требовать определённой конфигурации распиновки TRRS, и использование наушников с другой распиновкой может привести к тому, что микрофон не будет работать или звук будет искажён.

3. Микрофоны с активным шумоподавлением: Некоторые наушники с микрофоном оснащены функцией активного шумоподавления, которая использует дополнительные микрофоны для улавливания внешнего шума и создания противофазного сигнала. Это позволяет значительно улучшить качество звука во время звонков и прослушивания музыки, особенно в шумной обстановке.

🎧Ремонт наушников – замена штекера наушников своими руками🔨 | Вечная проблема всех наушников

Распайка проводов наушников

В этой статье рассмотрим распайку популярного типа штекеров — Джек. Наушники также могут подключаться через USB или Lightning-порт на устройствах Apple.

В стандартных моделях после распайки вы найдете три провода: левый, правый и общий. В некоторых случаях встречаются пары проводов, всего их две. Разработчики используют разные цвета для маркировки, что упрощает соединение.

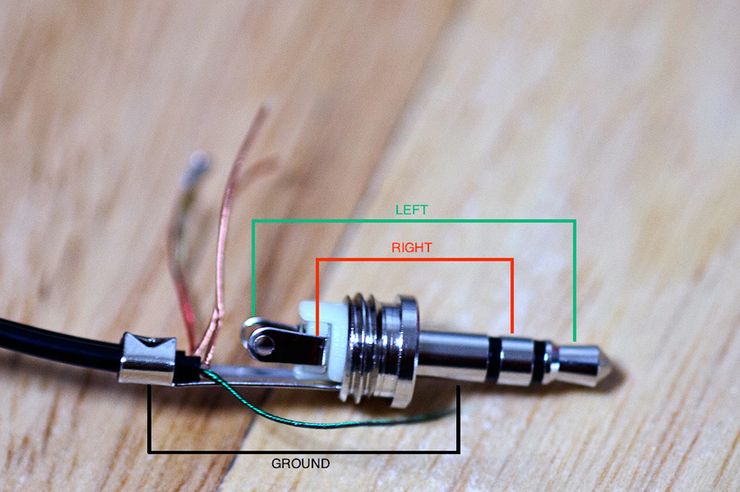

Ключевой момент при распайке — выбор правильного кольца для подключения. На штекере общее кольцо расположено ближе к проводам, а два других предназначены для правого и левого каналов.

Для тех, кто не уверен в своих навыках, существуют специальные тестеры. Для этой схемы подойдет jack 2,5. Эти подтипы отличаются лишь размером штекера, в остальном они идентичны.

Поломанный разъем

Часто в устройствах ломаются не динамик или соединительные провода, а штекер или разъем в смартфоне. Контакты, соединяющие штекер и провода, имеют свойство залипать. Эту проблему решают с помощью паяльника. Но если сломался штекер, то специалисты советуют его заменить.

Легко выявить поломку во входе наушников в смартфоне – подключаем другие работающие модели. Если звука нет, то чинить нужно телефон. Самостоятельно починить порт будет трудно, поэтому обращаемся в ремонт для смартфонов.

Если другие устройства работают без неисправностей, то тогда исследуем собственные наушники. Первый пункт проверки – исправность контактов. Ее выявляют по работе динамиков (отказывается работать один их них), по плохому качеству звука, по нехарактерному шуму в динамиках.

Не разбирая модель, сжимайте место состыковки провода и штекера. Если мелодия изменяется при таком сжатии, то проблема точно в целостности контактов. Распаиваем кабель и устраняем неисправность.

Но если звук не проигрывается даже после проверки контактов, проблема в штекере. Его либо меняют самостоятельно, либо обращаются в ремонт техники. Некачественное устройство ломаться будет постоянно, поэтому в некоторых случаях специалисты предлагают просто поменять наушники.

Наушники позволяют слушать любые мелодии в любой точке мира, качественные модели легко превосходят хорошую акустическую систему. При этом устройство остается простым для понимания даже новичку в области починки техники, так что любой желающий разберется в распиновке наушников.

Ремонт наушников своими руками , советы как правильно сделать + схемы и распайки

Советы по выбору качественных компонентов

При выборе компонентов для распиновки наушников с микрофоном важно учитывать несколько ключевых аспектов, которые могут существенно повлиять на качество звука и функциональность устройства. Ниже представлены основные советы, которые помогут вам сделать правильный выбор.

1. Качество звуковых драйверов

Звуковые драйверы являются основным компонентом наушников, отвечающим за воспроизведение звука. При выборе наушников стоит обратить внимание на тип драйверов: динамические, арматурные или гибридные. Динамические драйверы обеспечивают мощный бас и широкую звуковую сцену, в то время как арматурные драйверы предлагают более детализированное звучание. Гибридные модели сочетают в себе оба типа, что может быть оптимальным решением для любителей качественного звука.

2. Импеданс и чувствительность

Импеданс наушников влияет на то, как они будут работать с различными источниками звука. Наушники с низким импедансом (обычно до 32 Ом) легче раскачать, что делает их идеальными для использования с мобильными устройствами. В то же время, наушники с высоким импедансом (более 32 Ом) требуют более мощного источника, но могут обеспечить лучшее качество звука. Чувствительность наушников также важна: чем выше этот показатель, тем громче будет звук при одинаковом уровне мощности.

3. Материалы и конструкция

Материалы, из которых изготовлены наушники, влияют не только на их долговечность, но и на качество звука. Металлические и качественные пластиковые корпуса обеспечивают лучшую звукоизоляцию и минимизируют резонанс. Также стоит обратить внимание на амбушюры: они должны быть выполнены из мягких и дышащих материалов для комфортного ношения, особенно при длительном использовании.

4. Микрофон

Если вы планируете использовать наушники для общения, важно обратить внимание на качество микрофона. Хороший микрофон должен обеспечивать четкую передачу голоса и минимизировать фоновый шум. Модели с направленным микрофоном лучше улавливают звук из определенного направления, что делает их идеальными для использования в шумной обстановке.

5. Совместимость

Перед покупкой наушников убедитесь, что они совместимы с вашим устройством. Некоторые модели могут требовать специальных адаптеров или иметь ограничения по совместимости с определенными операционными системами. Также стоит обратить внимание на наличие дополнительных функций, таких как управление громкостью, переключение треков и возможность использования голосовых помощников.

6. Отзывы и рейтинги

Перед покупкой полезно ознакомиться с отзывами других пользователей и рейтингами наушников. Это поможет вам получить представление о реальном качестве звука, комфорте и надежности выбранной модели. Обратите внимание на мнения тех, кто использует наушники в аналогичных условиях, что поможет вам сделать более обоснованный выбор.

Следуя этим советам, вы сможете выбрать качественные компоненты для распиновки наушников с микрофоном, которые будут отвечать вашим требованиям и обеспечат отличный звук и комфорт при использовании.

Вопрос-ответ

Какие провода отвечают за микрофон в наушниках?

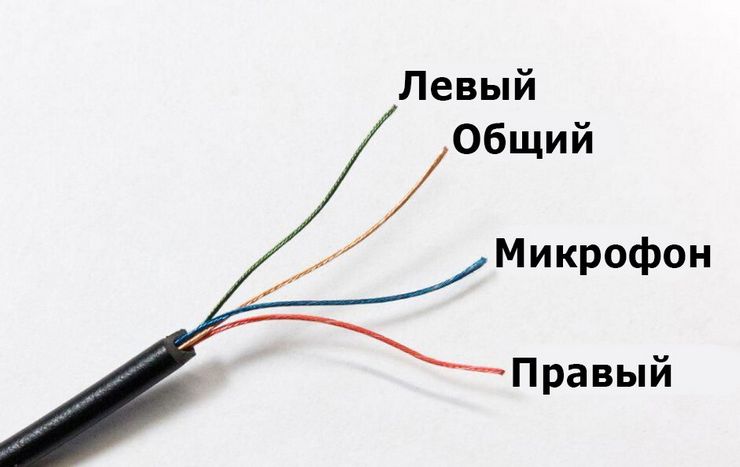

Правый канал обозначен красным, зеленый указывает на левый канал, синий идет к микрофону, и он практически всегда экранирован. Любым другим цветом обозначают кабели с кнопкой переключения.

В какой разъем втыкать наушники с микрофоном?

Разъём 3.5 мм. У большинства ноутбуков и ПК есть универсальный вход 3.5 мм для наушников и микрофона, поэтому работать с таким устройством очень просто.

Как сделать, чтобы наушники с микрофоном работали?

Войдите в панель «Оборудование и звук» через «Пуск» (для Windows). Найдите и откройте программу «Управление звуковыми устройствами». Выберите во вкладке «Запись» ваше подключение (кнопка ОК). Слегка постучите по мембранам наушников, чтобы убедиться, что импровизированный микрофон реагирует.

В какой цвет подключать наушники?

Главное, что на панели ПК должно быть несколько разъемов для подключения наушников и микрофона. Для наушников используется зеленый цвет, а для микрофона – розовый.

Советы

СОВЕТ №1

Перед началом распиновки наушников с микрофоном обязательно ознакомьтесь с их схемой подключения. Это поможет избежать ошибок и повреждений устройства. Обычно схемы можно найти в интернете или в документации к наушникам.

СОВЕТ №2

Используйте качественные инструменты для распиновки, такие как паяльник, мультиметр и изолента. Это обеспечит надежное соединение проводов и предотвратит короткие замыкания.

СОВЕТ №3

Обратите внимание на цветовую кодировку проводов. Обычно производители используют стандартные цвета для обозначения различных функций (например, красный для правого канала, синий для левого и зеленый для микрофона). Это упростит процесс подключения.

СОВЕТ №4

После завершения распиновки обязательно протестируйте наушники с микрофоном перед окончательной сборкой. Это поможет убедиться, что все соединения выполнены правильно и устройство работает как следует.
