Как работает бойлер косвенного нагрева

Бойлер косвенного нагрева — эффективное устройство для получения горячей воды, использующее теплообмен с другим источником, например, котлом или солнечными коллекторами. В статье рассмотрим конструктивные особенности, принцип работы, типы и модели бойлеров косвенного нагрева. Эти аспекты помогут вам сделать осознанный выбор при покупке и оценить преимущества и недостатки такого оборудования для вашего дома.

Конструктивные особенности и принцип работы БКН

Бойлер — это резервуар, обычно в форме бочки или прямоугольного параллелепипеда, предназначенный для нагрева воды в жилых помещениях. Его также называют нагревателем. В производстве используются металл или термостойкий пластик.

Существует три основных типа бойлеров по способу нагрева:

1. Прямой. Использует источник энергии, например, трубчатый электронагреватель или газ, для получения горячей воды.
2. Косвенный. Работает благодаря отопительной системе.
3. Комбинированный. Предлагает две опции подогрева воды, что удобно для круглогодичного использования: зимой нагрев осуществляется через косвенный теплообменник, летом — через электрический нагреватель.

Для водонагревателей применяются материалы с хорошими теплоизоляционными характеристиками, что позволяет долго сохранять воду горячей. Основное отличие между бойлерами косвенного и прямого нагрева — наличие змеевика в первом, к которому подводится теплоноситель от котла отопительной системы.

Использование отопительной системы для косвенного нагрева становится популярным, особенно среди владельцев частных домов. Эффективность и экономия — ключевые преимущества непрямого подогрева воды для систем горячего водоснабжения.

Эксперты отмечают, что бойлер косвенного нагрева представляет собой эффективное решение для обеспечения горячей водой в домах и квартирах. Принцип его работы основан на использовании теплоносителя, который нагревается в котле или другой системе отопления. Тепло передается через стенки бойлера к воде, находящейся внутри него. Это позволяет значительно экономить энергию, так как бойлер использует уже имеющееся тепло, а не требует отдельного источника для нагрева.

Кроме того, специалисты подчеркивают, что такие устройства могут быть интегрированы в существующие системы отопления, что делает их универсальными. Важно также учитывать, что бойлеры косвенного нагрева имеют высокую скорость нагрева воды и могут обеспечить стабильный поток горячей воды, что особенно актуально для больших семей или коммерческих объектов. Таким образом, выбор бойлера косвенного нагрева может стать разумным решением для повышения комфорта и эффективности в использовании ресурсов.

Бойлеры косвенного нагрева – как выбрать (коротко о главном). Разбор основных критериев

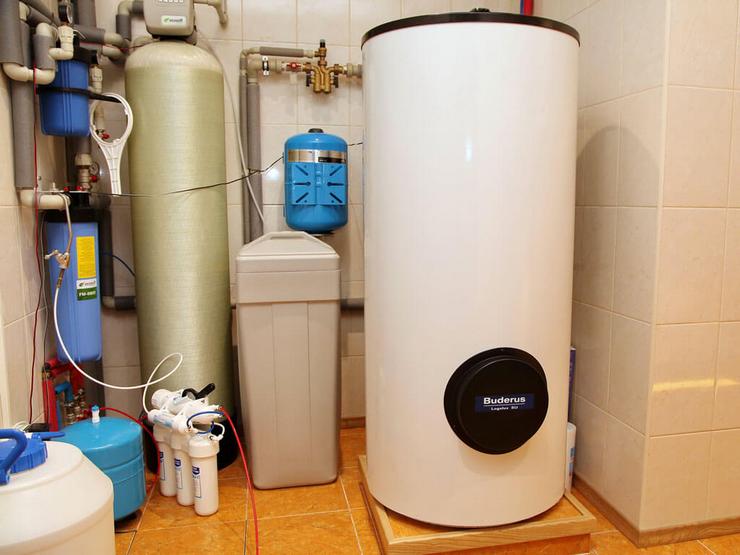

Как устроен бойлер косвенного нагрева

Источником тепла для нагрева воды является теплообменник, расположенный во внутренней части нагревателя. За счёт работы циркуляционного насоса теплоноситель постоянно подаётся к змеевику по замкнутому контуру. Быстрый нагрев воды обусловлен тем, что большая часть внутри бака занята спиралью теплообменника.

Патрубки играют роль связующих элементов. Они соединяют полость бака с трубопроводом, а змеевик – с отопительной системой. Спираль теплообменника чаще всего делают стальной или латунной – это увеличивает теплоотдачу. Горячая вода забирается из верхней части бака. Вентили, установленные на насосе отопления и магистралях холодного и горячего водоснабжения, к которым подключён бойлер, помогают управлять подачей тепла. Стоит открыть краны подачи и обратки, соединённые с нагревательным оборудованием, теплообменник начинает нагрев. Подача и отбор воды в агрегат осуществляется аналогичным образом.

Внимание! Установка входных и выходных соединений и подключение их к системе коммуникаций должны производиться согласно предписаниям завода-изготовителя оборудования. Нарушение последовательности при подсоединении труб может привести к невозможности работы нагревательного устройства в требуемом режиме.

В бойлер производится подача холодной воды. В теплообменнике происходит её нагревание, после чего давление магистрали обеспечивает подачу нагретой воды потребителю. Степень её нагрева будет зависеть от температуры теплоносителя отопительной системы. Простейшее конструкционное решение – именно им обусловлен длительный срок службы оборудования косвенного типа. А отсутствие необходимости в наличии сильных источников нагрева объясняет минимальные потребности при обслуживании.

Интересные факты

Вот несколько интересных фактов о бойлерах косвенного нагрева:

1. Эффективность использования энергии: Бойлеры косвенного нагрева используют тепло, которое уже было произведено, например, от котла или солнечных коллекторов. Это позволяет значительно снизить потребление топлива и повысить общую энергоэффективность системы отопления.

2. Накопление горячей воды: В отличие от бойлеров прямого нагрева, которые нагревают воду по мере необходимости, бойлеры косвенного нагрева могут накапливать горячую воду в изолированном баке. Это обеспечивает стабильное и быстрое снабжение горячей водой, что особенно полезно в домах с высоким потреблением.

3. Гибкость в использовании источников энергии: Бойлеры косвенного нагрева могут работать с различными источниками энергии, такими как газовые, электрические или твердотопливные котлы. Это позволяет пользователям выбирать наиболее экономически выгодный и экологически чистый вариант для своих нужд.

Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

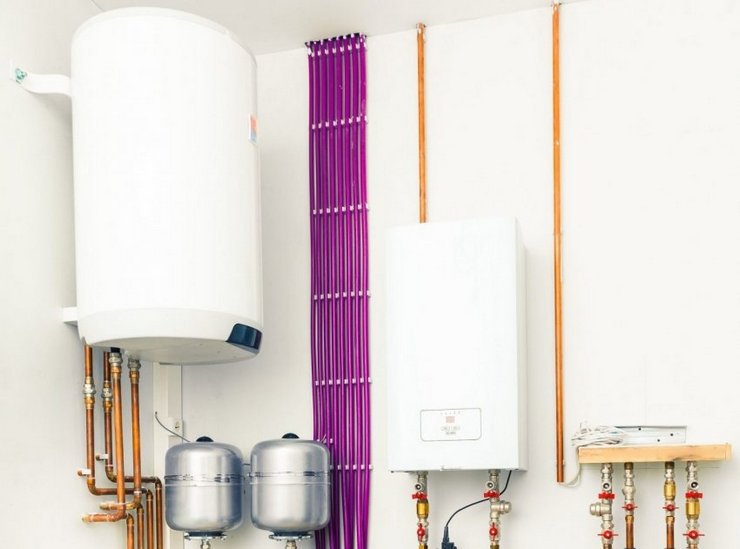

Типы и модельные разновидности оборудования

Существуют бойлеры косвенного нагрева, где горячая вода подготавливается с помощью теплообменника. На рынке также есть модели с трубчатыми электронагревателями, что позволяет использовать их летом. Эти варианты удобны для домашнего использования и популярны среди пользователей. В зависимости от способа установки их можно классифицировать на:

1. Настенные. Крепятся к стене с помощью кронштейнов, что экономит пространство. Вместимость достигает 200 литров. При выборе крепежа и стены важно учитывать их прочность, так как не каждая конструкция выдержит боковую нагрузку в 0,25-0,3 тонны.
2. Напольные. Устанавливаются на пол, обычно в котельной рядом с котлом, что требует отдельного помещения. Вместимость может достигать 1000 литров.

По форме резервуара бойлеры делятся на:

1. Горизонтальные. Обладают большой вместимостью и значительными размерами.
2. Вертикальные. Компактные и с меньшим внутренним объемом.

Ключевым критерием для сравнения оборудования является емкость подготавливаемой воды. Производители предлагают бойлеры с объемом от 75 до 1000 литров. При выборе модели следует ориентироваться на необходимый объем нагретой воды.

Еще одним важным критерием является тепловая мощность теплообменника, определяющая скорость подогрева воды при различных температурах теплоносителя.

Плюсы и минусы устройства

Водонагреватель косвенного типа, как и любое оборудование, обладает и плюсами, и минусами. К его преимуществам относятся:

• долговечность и надёжность;
• отсутствие необходимости подключения к электросети при использовании системы отопления;
• высокая скорость подогрева воды за счёт мощностных свойств теплообменника (они значительно выше, чем у тэна);
• вода постоянно находится в горячем состоянии, поэтому не придётся сливать холодный отстой;
• безопасность эксплуатации (косвенный бойлер препятствует заражению системы ГВС легионеллами)
• присутствие возможности установить дополнительный электронагреватель – тэн (в этом случае пользоваться агрегатом можно будет круглый год);
• высокая производительность подготовки горячей воды.

Недостатки:

• зависимость от работы отопительной системы – если она отключена, косвенные свойства бойлера теряют свою ценность;
• дороговизна – не каждая семья может позволить себе такую покупку;
• громоздкость – напольный вариант занимает довольно большую площадь.

Горячая вода – это вещь, которая требуется в хозяйстве постоянно. Поэтому, если вы владелец автономного отопления, вам целесообразно задуматься о покупке косвенного бойлера, ведь это наиболее грамотный способ для нагрева воды из всех доступных методов. За несколько лет такое оборудование вполне себя окупит.

Электрокотел Protherm и бойлер косвенного нагрева | Котельная за 5 минут!

Установка и обслуживание бойлера косвенного нагрева

Установка бойлера косвенного нагрева требует внимательного подхода и соблюдения определенных правил, чтобы обеспечить его эффективную и безопасную работу. Прежде всего, необходимо выбрать подходящее место для установки. Бойлер должен находиться в хорошо вентилируемом помещении, вдали от источников тепла и влаги. Также важно учитывать доступ к электрическим и водопроводным системам.

Перед установкой бойлера необходимо ознакомиться с инструкцией производителя, которая содержит рекомендации по монтажу и подключению устройства. Обычно установка включает следующие этапы:

1. Подготовка места установки: Убедитесь, что выбранное место соответствует требованиям по пространству и доступу. Убедитесь, что пол способен выдержать вес заполненного бойлера.
2. Монтаж креплений: Установите крепления, если они предусмотрены конструкцией бойлера. Это обеспечит надежную фиксацию устройства.
3. Подключение к системе отопления: Бойлер косвенного нагрева подключается к системе отопления, которая будет использоваться для нагрева воды. Для этого необходимо использовать трубы, соответствующие диаметру выходов бойлера и системы отопления.
4. Подключение к водопроводу: Подключите бойлер к холодному и горячему водоснабжению. Для этого используются специальные фитинги и шланги, которые обеспечивают герметичность соединений.
5. Электрическое подключение: Если бойлер имеет электрический ТЭН, его необходимо подключить к электросети. Важно соблюдать правила электробезопасности и использовать автоматические выключатели.

После завершения установки необходимо провести тестирование системы. Проверьте все соединения на наличие утечек, убедитесь, что бойлер правильно реагирует на команды управления и что система отопления работает эффективно.

Обслуживание бойлера косвенного нагрева включает регулярные проверки и профилактические меры, которые помогут продлить срок службы устройства и обеспечить его эффективную работу. Основные аспекты обслуживания:

• Проверка давления: Регулярно проверяйте давление в системе. Оно должно находиться в пределах, указанных в инструкции. Если давление слишком низкое или высокое, это может привести к повреждению бойлера.
• Очистка: Периодически очищайте бойлер от накипи и других отложений. Это особенно важно, если вода в вашем регионе жесткая. Используйте специальные средства для удаления накипи, следуя инструкциям производителя.
• Проверка термостата: Убедитесь, что термостат работает корректно. Неправильная работа термостата может привести к перегреву или недостаточному нагреву воды.
• Проверка анода: Если бойлер оснащен магниевым анодом, его необходимо проверять и при необходимости заменять. Анод защищает бойлер от коррозии, и его замена продлевает срок службы устройства.
• Регулярные осмотры: Проводите регулярные осмотры всех соединений и труб на наличие утечек и повреждений. Это поможет предотвратить серьезные проблемы в будущем.

Соблюдение этих рекомендаций по установке и обслуживанию бойлера косвенного нагрева позволит обеспечить его надежную и эффективную работу на протяжении многих лет.

Вопрос-ответ

Как работает бойлер косвенного нагрева летом?

Что такое косвенный нагрев? Бойлеры не расходуют ни газ, ни электричество и ни какой-либо другой вид топлива. Они пользуются тепловой энергией, которую создает котел. Вода или другой носитель, нагреваемый котлом, по трубам попадает в змеевик бойлера, отдает тепло и возвращается к котлу, чтобы снова стать горячим.

Чем отличается бойлер косвенного нагрева от обычного бойлера?

В отличие от других видов водонагревателей: газовых колонок и котлов, электрических накопительных и проточных, бойлер косвенного нагрева сам воду не греет. Для подготовки горячей воды он использует тепло от внешнего источника — чаще всего отопительной печи.

Как долго греется вода в бойлере косвенного нагрева?

Она достигается за счет высокопроизводительных теплообменников и подбора их таким образом, что при подаче теплоносителя 80°С и расходом не менее 2,5 м³/час время нагрева воды в баке от 10 до 45°С занимает не более 16 минут.

Как правильно регулировать температуру воды в бойлере косвенного нагрева?

В водонагревателе косвенного типа температура горячей воды задаётся не так, как в обычном накопительном бойлере. Либо задаётся температура воды для самого котла, либо она регулируется с помощью термосмесительной арматуры, и через термогильзу осуществляется связка с бойлером.

Советы

СОВЕТ №1

Перед покупкой бойлера косвенного нагрева, тщательно изучите характеристики и мощность устройства, чтобы оно соответствовало вашим потребностям в горячей воде. Обратите внимание на объем бойлера и его эффективность в зависимости от количества пользователей в вашем доме.

СОВЕТ №2

Регулярно проводите техническое обслуживание бойлера, включая проверку теплообменника и очистку от накипи. Это поможет продлить срок службы устройства и поддерживать его эффективность на высоком уровне.

СОВЕТ №3

Убедитесь, что бойлер установлен в правильном месте, защищенном от морозов и прямых солнечных лучей. Это поможет избежать перегрева и переохлаждения, что может негативно сказаться на работе устройства.

СОВЕТ №4

Используйте термостат для контроля температуры воды в бойлере. Это не только повысит комфорт, но и поможет сэкономить на расходах за отопление, поддерживая оптимальный температурный режим.
